IME模内线路面板成型方案

D1S-E系列油电注塑机

方案简介：

UN550D1S-E油电混合成型采用二板式锁模搭载电动射台、结合IME模内线路面板模具，采用机器人埋入镶件（电路板）、机器人取出，并运用机器视觉进行料仓内产品错位防止检测技术，为在汽配、家电、3C电子产品新产品开发的客户提供整体解决方案。

重点推介：

1、二板式液压锁模机构搭载全电射台，节能、高效、精密、稳定、静音、环保，能耗降低达30%

2、液压结合纯电技术，通过模块化单元搭配，油电技术高效融合，具有同步熔胶功能、缩短成期周期，产品重量重复精度提升50%

3、IME产品可采用二次合模功能，保压压力更均匀，降低产品内应力，提高产品的表面质量和致密度，更好解决产品翘曲问题；还可扩展注塑压缩、微发泡及PUR模内喷涂等技术

4、通过视觉系统采集产品数据，针对检测的半成品膜片进行正反方向检测、位置度定位分析，引导机器人抓手进行精准抓取

5、高端产品智能膜片应用方案

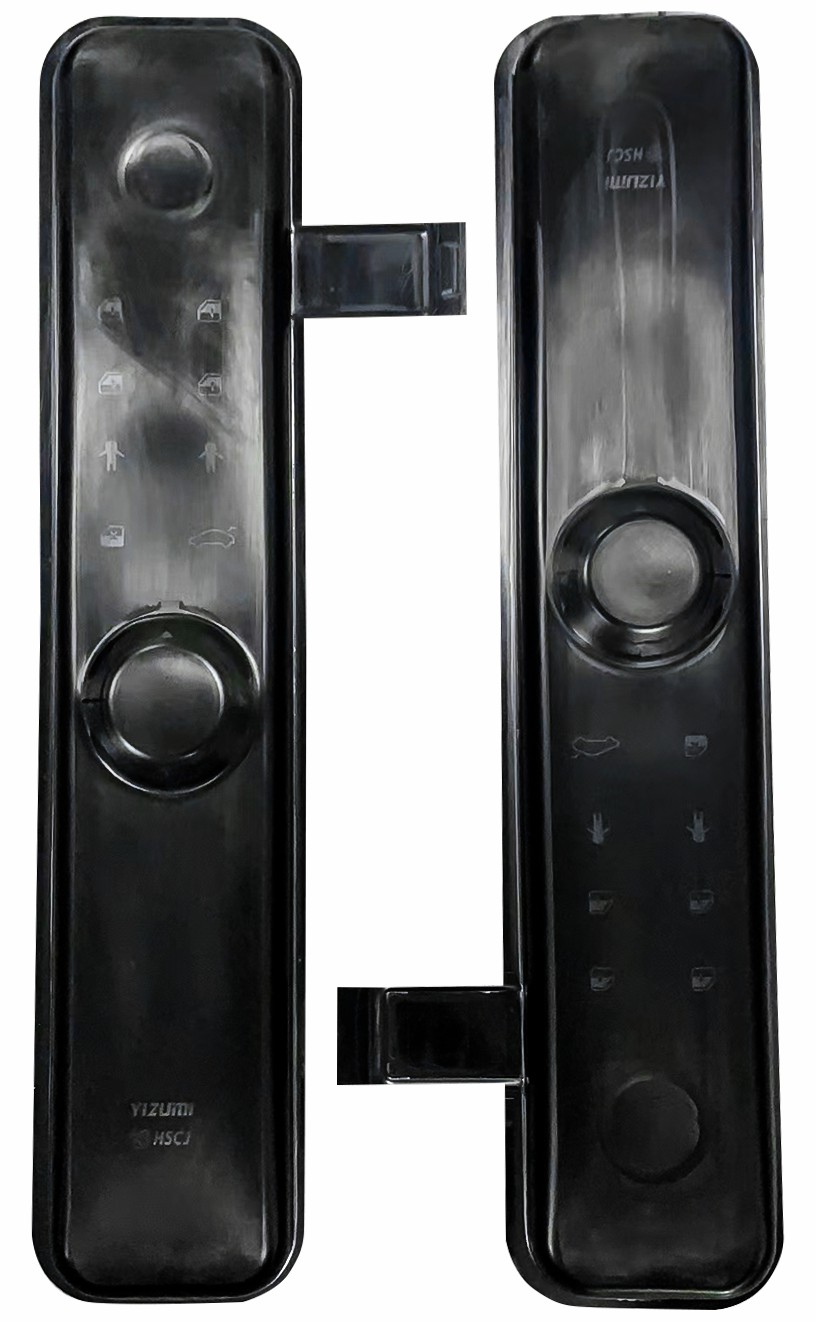

制品名称：IME模内线路面板

（1）成型腔数：1

（2）材料：ABS-920

（3）尺寸(长宽高): 380*70*23mm

（4）重量：91g/个（含膜片，膜片重量14g/个）

（5）成型周期：约90s

（6）合作伙伴：模具（合盛创杰）
